T-7Aレッドホーク(Red Hawk)は、T-38Cタロンの後継機となる次世代の訓練機です。

F-22ラプターF-35AライトニングIIなどのステルス機やF-15EXイーグルIIなどの最新戦闘機やB-1BランサーB-2スピリットなどの爆撃機を操縦するパイロットも、はじめから実機の戦闘機を使っての操縦訓練をするわけではなく、最初はシミュレータや訓練機から訓練をはじめます。

ここでは、T-7Aレッドホークについて、米国空軍のWebサイトの情報を主に写真で説明します。

スポンサーリンク

T-7Aレッドホークとは

T-7Aレッドホークは、1960年代から運用されているT-38タロン(Talon)に代わり、戦闘機や爆撃機のパイロットの訓練に使われます。

下図は、T-7Aレッドホーク初号機です。

  • 2023年11月8日にEDWARDS空軍基地での飛行試験の写真です。
  • パイロットは、米国空軍のパイロットとボーイング社のテストパイロットです。
T-7Aレッドホーク(Red Hawk)

First Red Hawk The first T-7A Red Hawk, piloted by Maj. Jonathan Aronoff, 416th Flight Test Squadron pilot, and Steve Schmidt, Boeing test pilot, soars over Edwards Air Force Base, Calif., Nov. 8, 2023. The T-7A will replace the 1960s-era T-38 aircraft by providing advanced pilot training capabilities for aviators learning to fly both tactical and bomber aircraft. (U.S. Air Force photo by Bryce Bennett)

図1 T-7Aレッドホーク(Red Hawk)

出典:USAF(米国空軍)のWebサイト<Home > News > Photos>からの画像

T-7Aレッドホークの主な特徴

T-7Aレッドホークの訓練機としての主な特徴を列挙します。

  • 次世代型のコクピット
  • シミュレーターと実機訓練を統合した訓練システム
  • モデルベース・エンジニアリングによる機体設計から製造までの試験
  • これまでの訓練機よりも安全性を高めたコクピット脱出システム
  • 様々なミッションに柔軟に対応できるオープン・ミッション・システム・アーキテクチャとデジタル・フライ・バイ・ワイヤによるコントロールシステム

デジタル設計による最初の戦術航空機

T-7Aレッドホークの開発は、モデルベースのシステム・エンジニアリングと3D設計ツールを使ったデジタル設計による最初の戦術航空機です。

また、シミュレータを含め製造メーカーと米国空軍が密接に連携して開発が進められています。

下図は、T-7Aレッドホークのフライトシミュレーターです。

  • 前席と後席の位置関係(高さの違い)が分かります。
T-7Aレッドホークのフライトシミュレーター

Three Generations of Breaking Barriers: T-7A Red Hawk Soars with U.S. Air Force Test Pilot Maj. Bryce Turner, 416th Flight Test Squadron trains in a flight simulator before becoming the first Air Force pilot to fly the T-7A Red Hawk, prior to a test flight at the Boeing aircraft delivery center in St. Louis, Missouri, June 28. Download Image: Full Size (7.69 MB) Tags: 416th Flight Test Squadron, 412th Test Wing, Boeing St. Louis, Red Hawk, Boeing Production Delivery Services, T-7 flight simulator

図2 T-7Aレッドホークのフライトシミュレーター

出典:EDWARDS AIR FORCE BASE(米国空軍)のWebサイト<Home > News > Photos>からの画像

B-2スピリットの後継機となる無尾翼の戦略爆撃機B-21レイダーは、デジタルツインで設計・開発が進められています。

  • デジタルツインとは、実機と実機相当のシミュレーションモデルを使い設計・開発を行う手法の1つです。

写真で見るT-7Aレッドホーク

T-7AレッドホークをEDWARDS AIR FORCE BASE(米国空軍)のWebサイトの写真を使い説明します。

はかせ
はかせ

米国空軍のWebサイトで公開されている写真が少ないので、公開されたら追加していこうと思います。

機体形状

下図は、機体上方からの写真です。

  • ストレーキを備えたオーソドックスな機体形状です。
  • エンジンは1基で、F-16ファイティング・ファルコンに似ていますが、垂直尾翼は2枚です。
  • 水平尾翼は、尾翼全体が可動します。
T-7Aレッドホーク:上方から

Three Generations of Breaking Barriers: T-7A Red Hawk Soars with U.S. Air Force Test Pilot Boeing test pilots conduct taxi tests of the T-7A Red Hawk at the Boeing aircraft delivery center in St. Louis, Missouri, June 22. Turner became the first Air Force pilot to fly the T-7A Red Hawk, following a test flight at the Boeing aircraft delivery center in St. Louis, Missouri, June 28.

図3-1 T-7Aレッドホーク:上方から

出典:EDWARDS AIR FORCE BASE(米国空軍)のWebサイト<Home > News > Photos>からの画像

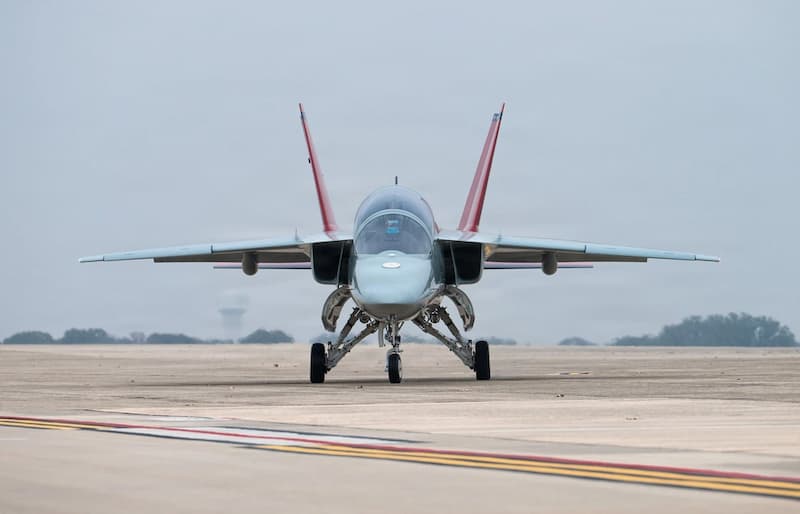

下図は、前方からの写真です。

図3-2 T-7Aレッドホーク:前方から(その1)

出典:EGLIN AIR FORCE BASE(米国空軍)のWebサイト<Home > News > Photos>からの画像

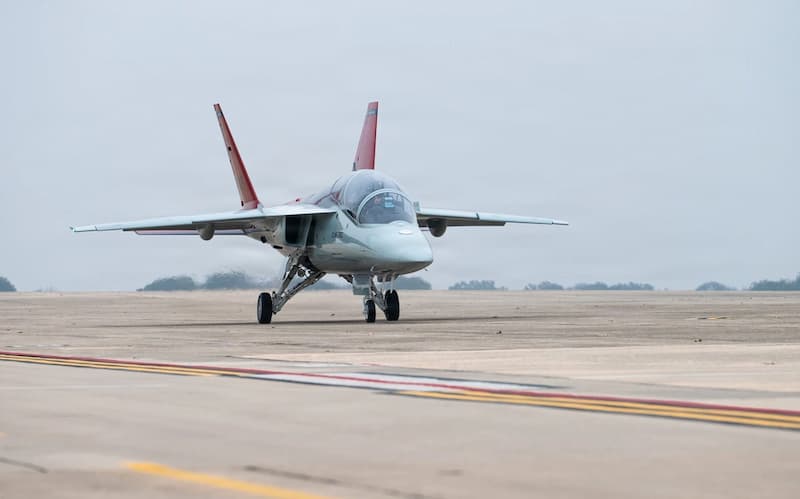

前方からの写真をもう1枚。

  • 複座ですが、訓練機なので後席の位置が高いレイアウトになっています。
  • 主翼上面の胴体側に小型の補助翼らしきものがあります。
T-7Aレッドホーク:前方から(その2)

T-7A Red Hawk stop at CAFB A U.S. Air Force T-7A Red Hawk aircraft is taxied to a refueling and display area near the Columbus Air Force Base, Base Ops Center Dec. 15, 2023. The T-7A and crew stopped for refueling and a short meet and greet with instructor pilots, students and CAFB personnel before proceeding to Eglin Air Force Base, Florida for further testing. (U.S. Air Force photo by Tech. Sgt. Javier Cruz)

図3-2 T-7Aレッドホーク:前方から(その2)

出典:COLUMBUS AIR FORCE BASE(米国空軍)のWebサイト<Home > News > Photos>からの画像

下図は、側方からの写真です。

  • 主翼の付け根付近に垂直な補助翼らしきものがあります。
T-7Aレッドホーク:側方から

T-7A Red Hawk Arrival at Edwards AFB Reflects Integrated Team Effort The first T-7A Red Hawk, piloted by USAF test pilot Maj. Jonathan “Gremlin” Aronoff and Boeing test pilot Steve “Bull” Schmidt, soars over Edwards Air Force Base, California, Nov. 8, prior to arrival. The T-7A will replace the 1960s-era T-38 aircraft by providing advanced pilot training capabilities for aviators learning to fly both tactical and bomber aircraft. (Air Force photo by Bryce Bennett)

図3-3 T-7Aレッドホーク:側方から

出典:EDWARDS AIR FORCE BASE(米国空軍)のWebサイト<Home > News > Photos>からの画像(加工しています)

下図は、下方からの写真です。

  • 主翼下のハードポイントの無いシンプルな形状です。
T-7Aレッドホーク:下方から

T-7A Red Hawk Arrival at Edwards AFB Reflects Integrated Team Effort The first T-7A Red Hawk, piloted by USAF test pilot Maj. Jonathan “Gremlin” Aronoff and Boeing test pilot Steve “Bull” Schmidt, soars over Edwards Air Force Base, California, Nov. 8, prior to arrival. The T-7A will replace the 1960s-era T-38 aircraft by providing advanced pilot training capabilities for aviators learning to fly both tactical and bomber aircraft. (Air Force photo by Joshua McClanahan)

図3-4 T-7Aレッドホーク:下方から

出典:EDWARDS AIR FORCE BASE(米国空軍)のWebサイト<Home > News > Photos>からの画像

離陸

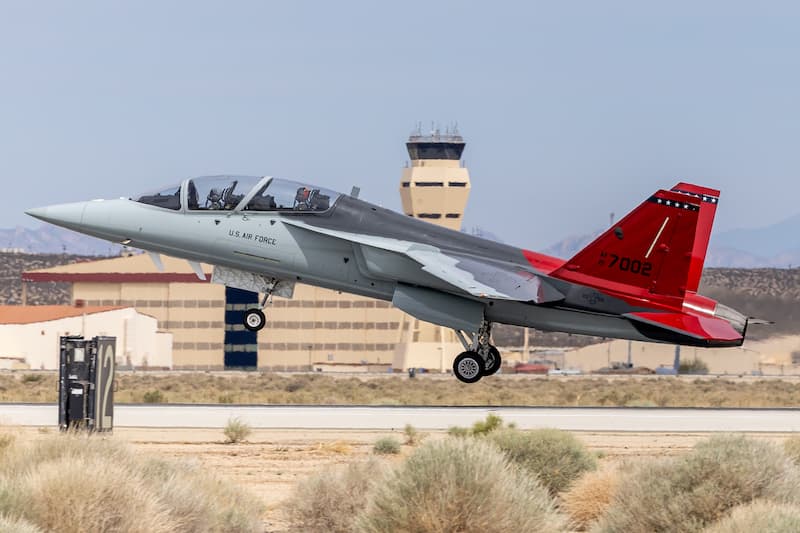

下図は、T-7Aレッドホークの離陸時の写真です。

T-7Aレッドホーク:離陸

Three Generations of Breaking Barriers: T-7A Red Hawk Soars with U.S. Air Force Test Pilot A T-7A Red Hawk, piloted by Maj. Bryce Turner, 416th Flight Test Squadron, takes off from St. Louis Lambert International Airport, St. Louis, Missouri, June 28. During the flight Turner became the first Air Force pilot to fly the T-7A. (Photo courtesy of Boeing)

図4 T-7Aレッドホーク:離陸

出典:EDWARDS AIR FORCE BASE(米国空軍)のWebサイト<Home > News > Photos>からの画像

着陸

下図は、T-7Aレッドホークの着陸時の写真です。

T-7Aレッドホーク:着陸

T-7A Red Hawk Arrival at Edwards AFB Reflects Integrated Team Effort The first T-7A Red Hawk arrives at Edwards Air Force Base, California, Nov. 8. The aircraft’s test campaign is being executed by the T-7A Integrated Test Force, part of the Airpower Foundations Combined Test Force in association with the 416th Flight Test Squadron. The Integrated Test Force is a partnership between the USAF and T-7A manufacturer, The Boeing Company. (Air Force photo by Todd Schannuth)

図5 T-7Aレッドホーク:着陸(その1)

出典:EDWARDS AIR FORCE BASE(米国空軍)のWebサイト<Home > News > Photos>からの画像

着陸時の写真をもう1枚。

T-7Aレッドホーク:着陸(その2)

231107-F-KC168-1008 A T-7A Red Hawk, assigned to the 416th Flight Test Squadron, lands at Vance Air Force Base, Oklahoma, Nov. 7, 2023. The name “Red Hawk” honors the legacy of the Tuskegee Airmen and pays homage to their signature crimson-tailed aircraft from World War II. (U.S. Air Force photo by Senior Airman Kathy Duran)

図5 T-7Aレッドホーク:着陸(その2)

出典:VANCE AIR FORCE BASE(米国空軍)のWebサイト<Home > News > Photos>からの画像

試験機

下図は、T-7Aレッドホークの試験機の写真です。

  • 2017年4月の試験飛行中の写真です。
T-7Aレッドホーク試験機(その1)

Edwards AFB’s Active April Demonstrates Continued Test Operations during COVID-19 Conditions Two T-7A test jets soar over St. Louis during a test flight, April 24, 2017. On April 30, 2020, the T-7A Test Team executed the first real-time Distributed Test Operations with the T-7A in a mission control room at Ridley Mission Control Center at Edwards AFB. The T-7A Red Hawk is part of the new advanced pilot training system for the U.S. Air Force that will train the next generation of pilots and is scheduled to replace the current T-38. (Credit: E.Shindelbower/BOEING COMPANY ALL RIGHTS RESERVED)

図6 T-7Aレッドホーク試験機(その1)

出典:AIR FORCE MATERIEL COMMAND(米国空軍)のWebサイト<Home > News > Photos>からの画像

下図は、2024年8月21日、エドワーズ空軍基地での飛行試験のため、移動中のボーイング社のBTX-1の写真です。

  • 手前のグレーの機体がボーイング社のBT-Xです。
T-7Aレッドホーク試験機(その2)

We’re on the way! Lt. Col. Charles Brantigan, 416th Flight Test Squadron commander, and Lt. Col. Jonathan Aronoff, T-7A Integrated Test Force director, assist Boeing test pilots in delivering a T-7A Red Hawk and BTX-1 prototype aircraft for flight testing at Edwards Air Force Base, Calif., Aug. 21, 2024. The pilots assisted in ferrying the aircraft from the manufacturing site in St. Louis. (U.S. Air Force photo by Christian Turner)

図6 T-7Aレッドホーク試験機(その2)

出典:AIR FORCE MATERIEL COMMAND(米国空軍)のWebサイト<Home > News > Photos>からの画像

T-7Aレッドホークの歴史

T-7Aレッドホークは、2018年に米国空軍と契約しており、2024年1月現在米国空軍による運用試験を実施しています。

2023年6月:初飛行

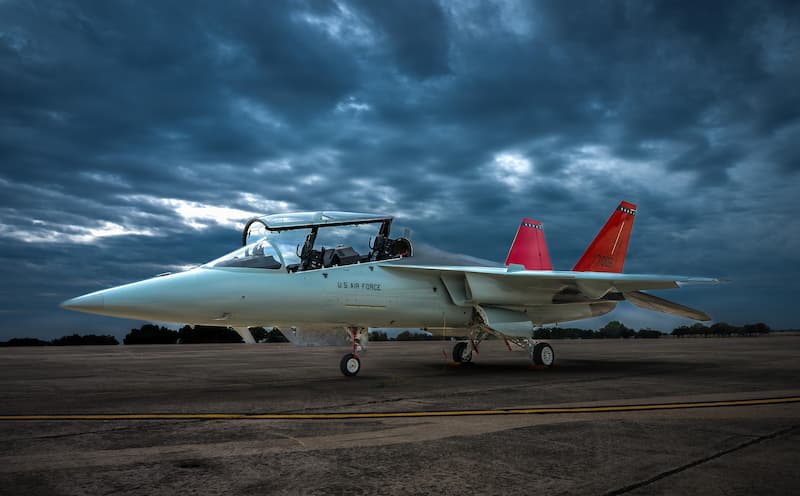

2023年9月:米国空軍に量産初号機納入

2023年11月:米国空軍の飛行試験開始

T-38タロンに代わる訓練機として配備するための飛行試験が開始されました。

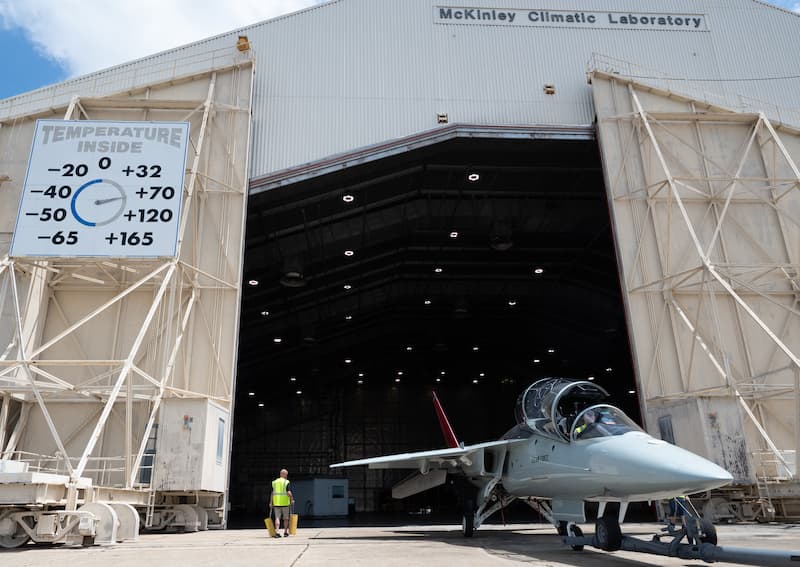

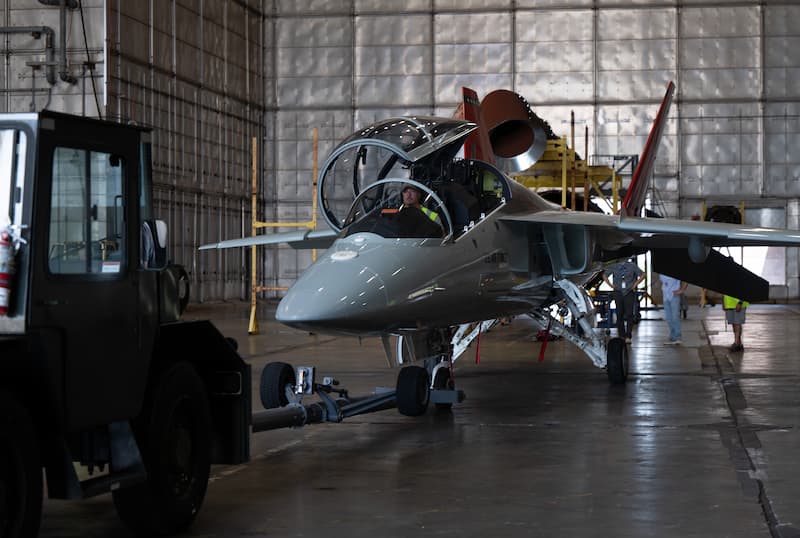

2024年1月:耐候性試験

2024年1月から2月にかけマッキンリー気候研究所で耐候性試験が実施されました。

T-7Aレッドホーク耐候性試験:極寒・酷暑に高湿度での機能確認
耐候性試験は、寒い気候だけでなく、高温、多湿などに条件下で、試験対象の機能が正常に発揮されるか、試験室に実機を持ち込み、極寒・酷暑・高湿度下で機能を確認します。航空機の耐候性試験試験について、次世代の訓練機T-7Aレッドホークを例に説明します。

2024年11月:技術指令の第一段階試験完了

2024年11月8日、Boeing Defenseの公式Xによると、T-7レッドホークの技術指令の第一段階の試験(the first phase of testing the RedHawk’s technical orders)が完了しました。

  • 安全で高品質な航空機運用をするために、メンテナンス文書が十分な詳細で正確であるかを検証するための試験です。

T-7Aレッドホークの諸元

ボーイング社のWebサイトの情報からT-7Aレッドホークの主要諸元を下表に示します。

機体の大きさは、F-16ファイティング・ファルコンに近いサイズです。

全長 14.55 m
全高
全幅 9.32 m
エンジン F-404 アフターバーナー付
重量
速度 1,161 km/h(マッハ0.975)
高度 13,716 m
燃料搭載容量 2,041 kg(胴体内)
その他 最大迎角:30度

最大G:8G

乗員 2名

参考リンク

この記事は、EDWARDS AIR FORCE BASE(米国空軍)とボーイング社のWebサイトの情報から作成しています。

英文サイトを和訳していることと、私の理解した内容なので正確な情報は、ボーイング社や米国空軍の情報をご確認ください。

パイロットが学ぶこと:FAAパイロットハンドブック

「Pilot’s Handbook of Aeronautical Knowledge」は、FAAが作成した操縦士向け教材です。

  • FAA(FEDERAL AVIATION ADMINISTRATION)は、アメリカ連邦航空局のことです。
  • 2024年1月現在、最新版は以下の2023年版です。

このFAAのパイロットハンドブックの2016年版ですが、国土交通省のWebサイトにはこの日本語仮訳が公開されています。

航空:諸外国等の安全情報サイト - 国土交通省
国土交通省のウェブサイトです。政策、報道発表資料、統計情報、各種申請手続きに関する情報などを掲載しています。

FAAパイロットハンドブックには、以下の内容を含め、小型航空機パイロットの航空機工学に関する知識やパイロットに不可欠な基本的知識などについまとめられています。

  • パイロットに必要不可欠な基礎知識を提供するものである。
  • パイロットとしての訓練が進むにつれて必要となる幅広い知識を紹介している。
  • 民間航空に関連する連邦規則集を除き、パイロットの資格取得に適用される知識分野のほとんどを紹介している。
  • 初心者のパイロットだけでなく、より高度なパイロットを目指すためにも役立つものである。

このFAAのパイロットガイドブックを読んでみて感じたことですが、航空機を操縦するパイロットには、操縦する航空機に関する以下のことを学び、しかも適切な判断・行動(操作)ができることが必要です。

小型航空機の工学的知識の参考にFAAのパイロットハンドブック日本語版
米国では航空機は、身近にある乗り物です。航空機の基本的な構造や操縦について知る参考資料として、FAA(アメリカ連邦航空局)のパイロット・ハンドブックと、最新版ではありませんが国土交通省の日本語に訳された資料について説明しています。

パイロットではない私の想像ですが、

  • 航空機に関する技術的な知識(トラブル対応を含む)
  • 気象に関する一般的な知識と飛行する空域に関する知識
  • 機体や気象に応じた適切な操作ができる判断力と操作技術

これらをベースに、

  • 軍用機なら作戦行動ができる判断力と操作技術

が必要になります。これらの知識や技術には、様々な状況に応じて必要となる知識や操作技術にも基本的なレベルから応用や緊急対応などができるレベルの違いもあります。

さらに、パイロットになるためには、パイロット適性といわれる個人の持って生まれた資質のようなものも必要です。

パイロットになりたいだけでなく、航空機や航空機の操縦に興味を持った方は、FAAハンドブックが参考になるのではないでしょうか。

小型航空機の工学的知識の参考にFAAのパイロットハンドブック日本語版
米国では航空機は、身近にある乗り物です。航空機の基本的な構造や操縦について知る参考資料として、FAA(アメリカ連邦航空局)のパイロット・ハンドブックと、最新版ではありませんが国土交通省の日本語に訳された資料について説明しています。
