B-52Hストラトフォートレス:これからも主力の成層圏の要塞

B-52Hストラトフォートレス 戦略爆撃機
出典:USAF(米国空軍)のWebサイトからの画像(加工しています)

B-52ストラトフォートレス(Stratofortress)は、成層圏の要塞とも呼ばれる従来型の戦略爆撃機です。

B-1Bランサーと同じように、TVやネットニュースでも映像を見かける、みるからに巨大な飛行機で、成層圏の要塞とも呼ばれています。

米国の戦略爆撃機部隊は、現在のB-1BランサーB-2スピリット、B-52Hストラトフォートレスの3機種から、開発中のB-21レイダーとB-52Hストラトフォートレスの2機種体制に変わっていくようです。

ここでは、成層圏の要塞B-52Hストラトフォートレスについて、主に米国空軍のWebサイトからの情報を元に説明します。

スポンサーリンク

成層圏の要塞B-52Hストラトフォートレスとは

B-52Hストラトフォートレスは長距離重爆撃機です。

「H」ということからとても歴史のある機体で、半世紀を超えて米国の戦略爆撃機部隊の主役として様々な任務に対応することができます。

B-52Hストラトフォートレス(Stratofortress)

190521-F-XN348-0173 A U.S. B-52H Stratofortress prepares to join with Qatar Emiri Air Force Mirage 2000s and U.S. F-35A Lightning IIs to fly in formation over Southwest Asia, May 21, 2019. This flight was conducted to continue building military-to-military relationships with the QEAF. The B-52H is part of the Bomber Task Force deployed to the U.S. Central Command area of responsibility to defend U.S. forces and interests in the region. (U.S. Air Force photo by Senior Airman Keifer Bowes)

図1 B-52Hストラトフォートレス(Stratofortress)

出典:USAF(米国空軍)のWebサイト<Home > News > Photos>からの画像

B-52Hストラトフォートレスの能力の一端を列挙します。

  • 高度15,166mまでの亜音速での高速飛行が可能
  • 核兵器や精密誘導通常兵器を搭載可能

B-52Hストラトフォートレスの通常ミッションには、以下のようなものがあります。

  • 戦略的攻撃
  • 近接航空支援
  • 航空阻止
  • 攻撃的対空戦
  • 海上作戦(海洋監視、対艦作戦などでの米国海軍の支援を含む)

B-52Hストラトフォートレスの特徴

B-52Hストラトフォートレスの特徴を列挙します。

照準、戦闘評価(battle assessment)、飛行安全を強化し、戦闘能力をさらに向上させるために以下の装備が可能です。

  • 2つの電気光学視認センサー(electro-optical viewing sensors)
  • 前方視認用赤外線ポッド(forward-looking infrared pod)
  • 高度照準ポッド(advanced targeting pod)

夜間作戦においてパイロットは暗視ゴーグル(NVG:night vision goggles)を装着することで、以下の能力を向上させ夜間運用時の安全性に寄与します。

  • パイロットが地形を目視確認する能力
  • 乗務員の平時および戦闘時の状況認識を高める。
  • 他の航空機を目視で確認する能力

先進的な照準ポッド(advanced targeting pod)

先進的な照準ポッド(advanced targeting pod)を装備しており、地上部隊の近接航空支援を含むすべての任務において、改良された長距離目標の検出、識別、継続かつ安定した監視能力を手に入れることができます。

また、高度な照準と画像処理技術により、様々なスタンドオフ兵器(レーザー誘導爆弾、通常爆弾、GPS誘導兵器など)により地上目標を攻撃する際、日中や夜間を問わず、理想的でない天候条件下でのB-52Hストラトフォートレスの戦闘効果を大幅に向上させています。

無給油での長大な航続距離

空中給油を利用することで、B-52Hストラトフォートレスの航続距離は、搭乗員の持久力(aircrew endurance)によってのみ制約を受けることになります。

無給油での戦闘航続距離は、14,080kmを超えるものです。

写真で見るB-52Hストラトフォートレス

B-52HストラトフォートレスをUSAF(米国空軍)のWebサイトの写真を使い説明します。

機体形状

B-52Hストラトフォートレスの形状は、同じ戦略爆撃機であるB-1BランサーやB-2スピリットと違い、輸送機の様な爆撃機としてオーソドックスな形状です。

  • エンジンは8機あります。
B-52Hストラトフォートレス:上から

180802-F-FF346-1209 Two B-52H Stratofortress bombers fly over the Pacific Ocean during a routine training mission Aug. 2, 2018. This mission was flown in support of U.S. Indo-Pacific Command’s Continuous Bomber Presence operations, which are a key component to improving combined and joint service interoperability. (U.S. Air Force photo by Airman 1st Class Gerald R. Willis)

図2-1 B-52Hストラトフォートレス:上から

出典:USAF(米国空軍)のWebサイト<Home > News > Photos>からの画像

下図は、横から見た写真です。

  • 見るからにペイロード(搭載量)重視の形状です。
  • 垂直尾翼の巨大さが目立ちます。
B-52Hストラトフォートレス:横から

BTF Europe-Eastern Mediterranean A B-52H Stratofortress, assigned to the 5th Bomb Wing at Minot Air Force Base, N.D., flies over the Mediterranean Sea on a Bomber Task Force Europe mission, Sept. 16, 2020. Bomber Task Force missions familiarize aircrews with conducting operations in various geographic combatant commands’ areas of responsibility to enhance readiness and provide the training necessary to respond to any potential crisis or challenge around the globe. (U.S. Air Force photo by Master Sgt. Burt Traynor)

図2-2 B-52Hストラトフォートレス:横から

出典:USAF(米国空軍)のWebサイト<Home > News > Photos>からの画像

下図は、洗浄中の写真ですが、主翼の端の方に補助輪があります。

  • 離着陸や地上で旋回などにより主翼が地上(滑走路)と接触を防ぐ役割があります。
  • 垂直尾翼の巨大さが目立ちます。
B-52Hストラトフォートレス:前から

210729-F-JC316-3003 B-52H Stratofortresses land after flying a mission as part of Exercise Talisman Sabre 21 at Andersen Air Force Base, Guam, 29 July 2021. Talisman Sabre supports the Indo-Pacific Pathways initiative to advance a free and open Indo-Pacific by strengthening relationships and bolstering interoperability with allies and partners. (U.S. Air Force photos by 1st Lt. Ryan Walsh)

図2-3 B-52Hストラトフォートレス:前から

出典:USAF(米国空軍)のWebサイト<Home > News > Photos>からの画像

下図は、下方から見た写真です。

  • 主翼が直線的な形状です。
  • 主翼の補助翼(フラップなど)が大きいです。
  • 水平尾翼も胴体の太さに比べると大きく見えます。
B-52Hストラトフォートレス:下から

180406-F-CH060-0045 A U.S. Air Force B-52H Stratofortress, assigned to the 20th Expeditionary Bomb Squadron, deployed from Barksdale Air Force Base, La., approaches the flightline at Royal Australian Air Force Base Darwin, Australia, April 6, 2018. Two U.S. Air Force bombers visited the base in Australia’s Northern Territory to support the U.S. Pacific Command’s Enhanced Air Cooperation initiative in cooperation with RAAF joint terminal attack controller teams. The EAC comprises a range of air exercises and training activities designed to enhance regional cooperation, coordination and interoperability between Australian and U.S. service members. (U.S. Air Force photo by Staff Sgt. Alexander W. Riedel)

図2-4 B-52Hストラトフォートレス:下から

出典:USAF(米国空軍)のWebサイト<Home > News > Photos>からの画像

離陸

下図は、離陸するB-52Hストラトフォートレスの写真です。

  • 滑走により速度が上がり主翼が飛行状態となり、両翼の補助輪が浮いていることが分かります。
B-52Hストラトフォートレス:離陸(その1)

Team Minot’s aircraft maintainers keep B-52s flying high A U.S. Air Force B-52H Stratofortress assigned to the 69th Bomb Squadron, takes off from the runway at Minot Air Force Base, North Dakota, Feb. 28, 2024. Each of the B-52’s eight engines is capable of producing up to 17,000 pounds of thrust; allowing it to fly at high subsonic speeds at altitudes of up to 50,000 feet, while carrying a payload of up to 70,000 pounds. (U.S. Air Force photo by Airman 1st Class Kyle Wilson)

図3 B-52Hストラトフォートレス:離陸(その1)

出典:MINOT AIR FORCE BASE(米国空軍)のWebサイトからの画像

もう1枚、離陸するB-52Hストラトフォートレスの写真です。

  • 格納前の車輪を確認できます。
B-52Hストラトフォートレス:離陸

B-52H Stratofortress A B-52H Stratofortress takes off after being taken out of long term storage Feb. 13, 2015, at Davis-Monthan Air Force Base, Ariz. The aircraft was decommissioned in 2008 and has spent the last seven years sitting in the “Boneyard,” but was selected to be returned to active status and will eventually rejoin the B-52 fleet. The B-52 was flown by the 309th Aerospace Maintenance and Regeneration Group. (U.S. Air Force photo/Master Sgt. Greg Steele)

図3 B-52Hストラトフォートレス:離陸(その2)

出典:USAF(米国空軍)のWebサイト<Home > News > Photos>からの画像

着陸

下図は、着陸するB-52Hストラトフォートレスの写真です。

B-52Hストラトフォートレス:着陸

4 B-52s arrive at Andersen AFB for Bomber Task Force deployment A B-52 Stratofortress assigned to Barksdale Air Force Base, La., arrives at Andersen Air Force Base, Guam, in support of a Bomber Task Force deployment, Jan. 26, 2020. The aircraft, from the 96th Bomb Squadron at Barksdale AFB, La., deployed in support of Pacific Air Forces’ training efforts with allies, partners and joint forces. (U.S. Air Force photo by 1st Lt. Denise C. Guiao-Corpuz)

図4 B-52Hストラトフォートレス:着陸

出典:USAF(米国空軍)のWebサイト<Home > News > Photos>からの画像

機首

下図は、B-52Hストラトフォートレスの機種の写真です。

  • B-52Hの大きさからくる迫力が伝わる写真だと思います。
B-52Hストラトフォートレス:機首

Up close and personal A U.S. Air Force B-52H Stratofortress, assigned to the 69th Expeditionary Bomb Squadron, prepares for flight at RAF Fairford, United Kingdom, June 7, 2024. U.S. European Command’s joint forces are engaged, postured and ready with credible force to assure, deter and defend in an increasingly complex security environment. (U.S. Air Force photo by Airman 1st Class Jared Brewer)

図5 B-52Hストラトフォートレス:機首

出典:USAF(米国空軍)のWebサイト<Home > News > Photos>からの画像

空中給油

下図は、KC-10エクステンダーから空中給油を受けるB-52Hストラトフォートレスの写真です。

B-52Hストラトフォートレス:空中給油

B-52H Stratofortress receives fuel A U.S. Air Force B-52H Stratofortress receives fuel via aerial refueling from a KC-10 Extender above the Arabian Gulf, Nov. 1, 2019. The B-52H, deployed from Barksdale Air Force Base, La., is part of a Bomber Task Force operating out of RAF Fairford, United Kingdom. (U.S. Air Force photo by Staff Sgt. Daniel Snider)

図6 B-52Hストラトフォートレス:空中給油

出典:USAF(米国空軍)のWebサイト<Home > News > Photos>からの画像

弾薬類の投下

下図は、B-52HストラトフォートレスからAGM-86Bを投下した写真です。

AGM-86Bは空中発射型の巡航ミサイルです。

  • AGM-86Bの全長が約6.3mあります。
  • 下図の開いているウェポンベイの扉と比べると、B-52Hストラトフォートレスのペイロードが大きいことが分かります。
B-52Hストラトフォートレス:AGM-86B

140922-F-QP609-004 An unarmed AGM-86B Air-Launched Cruise Missile is released from a B-52H Stratofortress Sept. 22, 2014, over the Utah Test and Training Range during a Nuclear Weapons System Evaluation Program sortie. Conducted by Airmen from the 2nd Bomb Wing, Barksdale Air Force Base, La., the launch was part of an end-to-end operational evaluation of 8th Air Force and Task Force 204’s ability to pull an ALCM from storage, load it aboard an aircraft, execute a simulated combat mission tasking and successfully deliver the weapon from the aircraft to its final target. (U.S. Air Force photo/Staff Sgt. Roidan Carlson)

図7-1 B-52Hストラトフォートレス:AGM-86B

出典:USAF(米国空軍)のWebサイト<Home > News > Photos>からの画像

下図は、B-52HストラトフォートレスからM-117を投下した写真です。

  • M-117は、750ポンドの爆弾で、全長約2m
はかせ
はかせ

一般的な爆撃機のイメージは、こちらの写真だと思います。

B-52Hストラトフォートレス:M-117

Bombs Away OVER NEVADA — A B-52H Stratofortress drops a load of M-117 750-pound bombs during a training run here. During Desert Storm, B-52s delivered 40 percent of all the weapons dropped by coalition forces. The first Gulf War saw the longest strike mission in the history of aerial warfare when B-52s took off from Barksdale Air Force Base, La., launched conventional air-launched cruise missiles and returned to Barksdale — a 35-hour, non-stop combat mission. (U.S. Air Force photo)

図7-2 B-52Hストラトフォートレス:M-117

出典:USAF(米国空軍)のWebサイト<Home > News > Photos>からの画像

ドラッグシュート

下図は、ドラッグシュートを使用して着陸したB-52Hストラトフォートレスです。

  • 逆噴射ではなく、ドラッグシュートを装備しているようです。
はかせ
はかせ

かなり巨大なパラシュートですね。

B-52Hストラトフォートレス:ドラッグシュート

Polar Growl A B-52H Stratofortress lands at Minot Air Force Base, N.D., Apr. 2, 2015, after completing a U.S. Strategic Command-directed training mission, Polar Growl. The round-trip sortie from their home base to the North Sea region allowed the aircrews to hone their navigation skills and enhanced their ability to work with allied partners. STRATCOM is one of nine Defense Department unified combatant commands and is charged with strategic deterrence; space operations; cyberspace operations; joint electronic warfare; global strike; missile defense; intelligence, surveillance and reconnaissance; combating weapons of mass destruction; and analysis and targeting. (U.S. Air Force photo/Senior Airman Malia Jenkins)

図8 B-52Hストラトフォートレス:ドラッグシュート(その1)

出典:USAF(米国空軍)のWebサイト<Home > News > Photos>からの画像

下図では、ドラッグシュートの大きさがよくわかります。

B-52Hストラトフォートレス:ドラッグシュート(その2)

Chute out A B-52H Stratofortress assigned to the 96th Bomb Squadron at Barksdale Air Force Base, La., lands on the flightline in support of exercise Prairie Vigilance and Bayou Vigilance 24-2 at Minot Air Force Base, N.D., Jan. 4, 2024. Air Force Global Strike Command maintains a credible strategic capability that enhances deterrence of threats to the United States, its allies and partners. (U.S. Air Force photo by Senior Airman Alexander Nottingham)

図8 B-52Hストラトフォートレス:ドラッグシュート(その2)

出典:USAF(米国空軍)のWebサイト<Home > News > Photos>からの画像

B-52Hストラトフォートレスの歴史

B-52Hストラトフォートレスは、半世紀以上にわたり、米国の戦略爆撃機部隊の主力を担ってきました。

B-52Hストラトフォートレスは、以下に列挙する米国が保有する最も幅広い兵器の投下や発射が可能です。

  • 重力爆弾(gravity bombs)
  • クラスター爆弾
  • 精密誘導ミサイル
  • 統合直接攻撃弾(JDAM:Joint Direct Attack Munitions)

より新しい技術で更新されたB-52Hストラトフォートレスは、共同開発された兵器をフル装備することが可能であり、米国空軍は、2050年までB-52を運用する予定です。

B-52Hストラトフォートレスの開発や運用について説明します。

1954年:B-52A初飛行

初飛行は1954年、B-52Aにより成功しました。

初期運用能力(Initial operating capability)獲得は、1952年4月となっています。

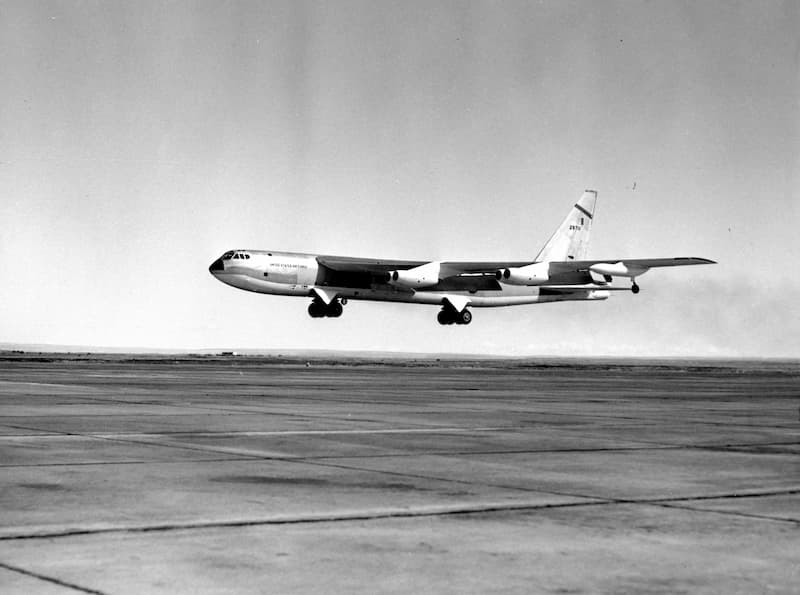

1955年:B-52B運用開始

B-52Bは、1955年に就役しました。

1962年10月:最後のB-52H引き渡し

B-52は、合計744機製造されました。

1962年10月、最後のB-52Hが米国空軍に引き渡されました。

B-52Hは、最大20発の空中発射巡航ミサイル(AGM-86C、CALCM)、通常型巡航ミサイルを搭載可能です。

2021年9月:B-52Hのエンジン換装のプレスリリース

2021年9月24日、B-52Hストラトフォートレスのエンジンが、Rolls-Royce North AmericaのF130エンジンに換装されるとのプレスリリースが出ています。

B-52Hストラトフォートレスの諸元

米国空軍のWebサイトの情報から主要諸元を下表に示します。

全長 48.5 m
全高 12.4 m
全幅 56.4 m
エンジン
  • P&W製TF33-P-3/103ターボファンエンジン
  • 推力:7,711 kgf以上 (1基当たり)
  • 推力:61,688 kgf以上 (8基)
重量 83,250 kg
最大離陸重量 219,600 kg
最大搭載重量 31,500 kg(ペイロード)
速度 1,046 km/h(マッハ0.84)
高度 15,151 m
航続距離 14,162 km
燃料搭載容量 141,610 kg
武装 約31,500 kgの様々な弾薬(爆弾、地雷、ミサイル)

  • 空中発射可能な巡航ミサイル搭載可能
乗員 5名(機長、パイロット、レーダー・ナビゲーター、ナビゲーター、電子戦担当士官)
スポンサーリンク

参考リンク

この記事は、主に以下のWebサイトの情報をまとめています。

英文サイトを和訳していることと、私の理解した内容なので正確な情報は、以下の情報をご参照ください。

  • USAF(米国空軍)のB-52Hストラトフォートレスの紹介ページ
