C-17グローブマスターIII:主力戦車M1A2を運べる大型輸送機

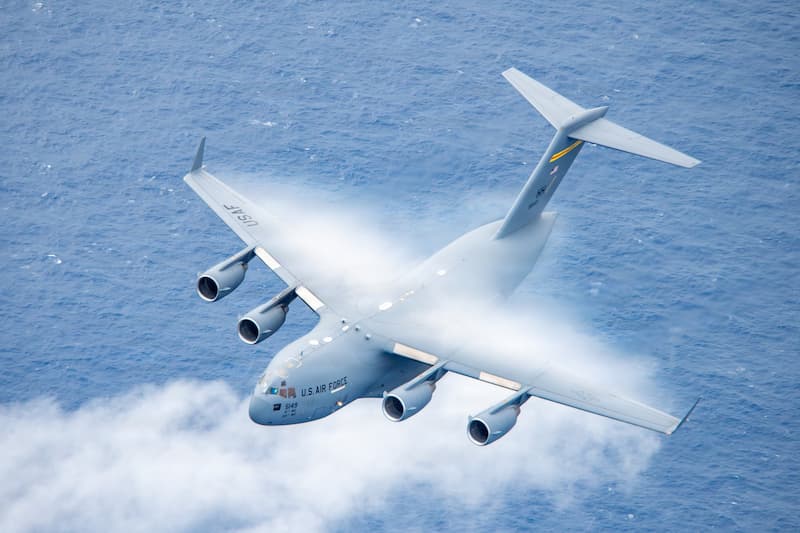

C-17グローブマスターIII 輸送機
出典:USAF(米国空軍)のWebサイトからの画像(加工しています)

C-17グローブマスター(Globemaster)IIIは、大型輸送機(cargo aircraft)です。

どのくらい大型かと言うと、米国陸軍の60トン(60,000kg)超えの主力戦車M1A2エイブラムスを空輸可能であり、様々なミッションに使用されます。

輸送機には戦闘機やステルス機の様な外見のスマートさはありませんが、様々なミッションを支える兵站の一翼を支えています。

ここでは、主に米国空軍のWebサイトの情報からC-17グローブマスター(Globemaster)IIIについてまとめています。

スポンサーリンク

大型輸送機C-17グローブマスター(Globemaster)IIIとは

輸送機には戦闘機やステルス機の様な外見のスマートさはありませんが、様々なミッションを支える兵站の一翼を支えています。

C-17グローブマスター(Globemaster)IIIは、下図の通り、エンジン4基で胴体が太い大型の機体であり、米国陸軍の60トン(60,000kg)超えの主力戦車M1A2エイブラムスを空輸可能な大型輸送機(cargo aircraft)です。

C-17グローブマスター(Globemaster) III

A U.S. Air Force C-17 Globemaster III heavy-lift transport aircraft flies over Travis Air Force Base, Calif., Mar. 27, 2017. This aircraft was developed for the USAF in the 1980s to the early 1990s by McDonnell Douglas. The C-17 carries forward the name of two previous piston-engined military cargo aircraft, the Douglas C-74 Globemaster and the Douglas C-124 Globemaster II. The C-17 commonly performs strategic airlift missions, transporting troops and cargo throughout the world; additional roles include tactical airlift, medical evacuation and airdrop duties.(U.S. Air Force photo/ Heide Couch)

図1 C-17グローブマスター(Globemaster) III

出典:USAF(米国空軍)のWebサイト<Home > News > Photos>からの画像

次の様な戦略的・戦術的な運用に対応しています。

  • 兵員やあらゆる種類の貨物の輸送(作戦基地や前方基地へなどの戦略的輸送)
  • 戦術的な空輸
  • 空中投下任務
  • 医療に関連する空輸

大型の輸送機であることは、機械化された装備のサイズと重量増に対応できる航空機動性を高める効果があります。

以下、C-17グローブマスターIIIの主な特徴を説明します。

高い信頼性と整備性

C-17グローブマスターIIIは、以下の数字が示すように信頼性と整備性に優れています。数字で表すと次の様な実績となっています。

  • 航空機のミッション完了成功確率:92%
  • 飛行時間あたりの航空機メンテナンス工数:(わずか)20時間
  • 完全なミッションの稼働率:74.7%
  • 部分的なミッションの稼働率:82.5%

また、米国空軍標準のアビオニクスを含め、市販の機器を最大限に利用しています。

大きな機体と一工夫(スラスト・リバーサー)搭載エンジン

C-17グローブマスターIIIは、

  • 全長53m、主翼幅51.75m
  • 貨物室は、全長26.82m、全幅5.48m、全高3.76m

であり、エンジンを4基搭載しています。

搭載されているエンジンは、ボーイング757に搭載されているプラット・アンド・ホイットニー社のPW2040をベースとした、F117-PW-100ターボファン・エンジンです。

このエンジンにはスラスト・リバーサー(thrust reverser)が搭載されており、次の特徴があります。

  • 塵や屑を吸い込まないよう、空気の流れを上方や前方に向けることができる。
  • 後方へのタキシング中に機体を反転させるのに十分な推力となる。
  • 最大速度での降下のために飛行中の抗力を発生させることができる。これにより、短い滑走路など条件の厳しい飛行場の利用が可能で、ペイロード(搭載量)を大きくすることができる。

貨物や人員の搭載能力

C-17グローブマスターIIIは、大型ランプとドアシステムを搭載しており、以下の米国陸軍のほぼすべての空輸機材に対応しています(搭載可能です)。

  • M1A2エイブラムス主力戦車(69トン(69,000kg))
  • 装甲車
  • トラック
  • トレーラーなど

貨物フロアには、ローラーを装備しており、装輪車両やけん引車両に対応するフラットフロアから、パレット積み貨物に対応するローラー付コンベアにも対応できます。

空挺部隊(102人)とそれに付随する装備品を空輸可能です。

最大積載量や飛行性能については、後述の諸元をご参照ください。

離着陸性能

C-17グローブマスターIIIは、高揚力翼(high-lift wing)、スラット(slats)及び外部吹き付けフラップ(externally blown flaps)により、小規模で厳しい飛行場での運用ができるよう設計されています。

つまり、短い滑走路(幅27.4m、長さ1,064m)でも離着陸が可能です。

  • スラット(slats)とは、主翼前面にある高揚力装置のことです。
  • 外部吹き付けフラップ(externally blown flaps)とは、エンジンの排気を翼下面からフラップに当てて揚力を得るものです。

また、狭い滑走路においては、C-17ローブマスターIIIは、3ポイント・スターターン(three-point star turn)とバック機能を使用して旋回することができます。

  •  3ポイント・スター・ターンとは、3点ターンのことで、Uターンできない場合の旋回方法の1つです。

写真で見るC-17グローブマスターIII

C-17グローブマスターIIIをUSAF(米国空軍)のWebサイトの写真を使い説明します。

機体形状

下図は、機体上方からの写真です。

下図の通り巨大な胴体に加え、垂直・水平尾翼も大きな機体です。

  • 垂直尾翼の情報に水平尾翼が設置されたT字型です。
  • 主翼にはウィングレットがあります。
C-17グローブマスターIII:上から

180810-Z-UV276-1215 A C-17 Globemaster III with the 437th Airlift Wing, South Carolina flies through the clouds over southeastern United States August 10, 2018. The C-17 was had just finished being refueled by a KC-135 Stratotanker with the 121st Air Refueling Wing, Ohio. (U.S. Air National Guard photo by Airman 1st Class Tiffany A. Emery)

図2-1 C-17グローブマスターIII:上から

出典:USAF(米国空軍)のWebサイト<Home > News > Photos>からの画像

下図は、前方正面からの写真です。

  • 太い胴体が目立ちます。
  • 胴体とそれを支える大型本車輪がよく分かります。
  • B-52Hストラトフォートレスも大型の機体ですが、機体設計は大きく異なります。
C-17グローブマスターIII:正面から

No beach vacation here A C-17 Globemaster III from the 452nd Air Mobility Wing at March Air Reserve Base, Calif., taxis May 2 at Ramey Field, Puerto Rico, during Patriot Hoover 2009. The exercise is a large-scale air mobility exercise involving units with Air Force Reserve Command, Puerto Rico’s Air National Guard, and units from the FBI. (U.S. Air Force photo/Master Sgt Rick Sforza)

図2-2 C-17グローブマスターIII:正面から

出典:USAF(米国空軍)のWebサイト<Home > News > Photos>からの画像

下図は、横からの写真です。

  • 垂直尾翼が巨大であることが分かります。
  • 機体後方が、直線的な形状になっているのは輸送機の特徴の1つです。
C-17グローブマスターIII:横から

190927-F-NG306-1013 A C-17 Globemaster III from Dover Air Force Base, Del., takes off during exercise Mobility Guardian 2019 at Fairchild Air Force Base, Wash., Sept. 27, 2019. Mobility Guardian improves the readiness and capabilities of mobility Airmen to deliver rapid global mobility and builds a more lethal, ready Air Force. (U.S. Air Force photo by 1st Lt. Jessica Cicchetto)

図2-3 C-17グローブマスターIII:横から

出典:USAF(米国空軍)のWebサイト<Home > News > Photos>からの画像

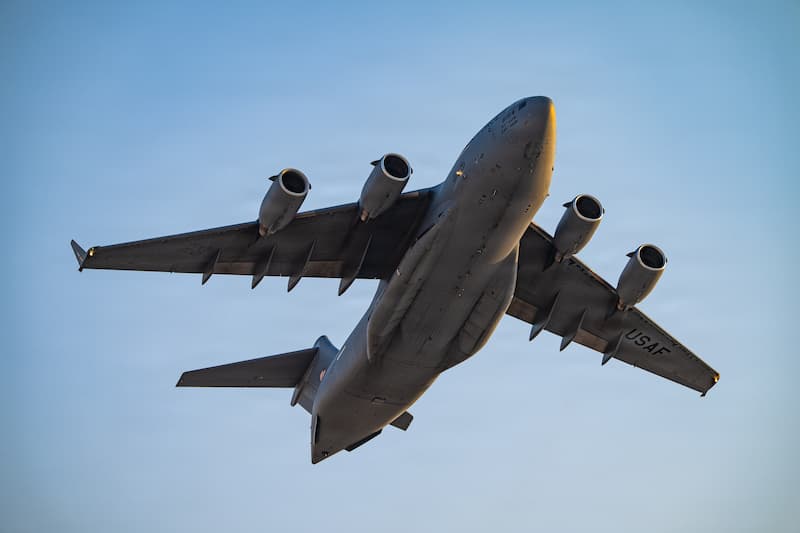

下図は、機体下方からの写真です。

  • 胴体中央部の車輪が格納されている部分、フラップやウィングレットの形状が分かります。
C-17グローブマスターIII:下から

Pope Field Hosts First All-Female Air Drop Paratroopers from the 82nd Airborne Division descend from a C-17 Globemaster III during Pope Army Airfield’s first all-female airdrop, April 13, 2021. The mission involved two C-17s, one from Joint Base Charleston, S.C., and the other from Joint Base Lewis-McChord, Wash. The all-female, joint aircrew and jumpers were made up of Airmen and Soldiers from four different installations. (U.S. Air Force photo by 2nd Lt. Margaret Burneske)

図2-4 C-17グローブマスターIII:下から

出典:USAF(米国空軍)のWebサイト<Home > News > Photos>からの画像

下図は、機体後方からの写真です。

  • 機体後方の形状を確認できます。
C-17グローブマスターIII:下から

Hurricane preparations A C-17 Globemaster III relocates during preparations for Hurricane Ian at Joint Base Charleston, S.C., Sept. 28, 2022. The base routinely relocates aircraft prior to extreme weather conditions to continue the rapid global mobility mission and to prevent potential damage. (U.S. Air Force photo by Airman 1st Class Christian Silvera)

図2-5 C-17グローブマスターIII:後方から

出典:USAF(米国空軍)のWebサイト<Home > News > Photos>からの画像

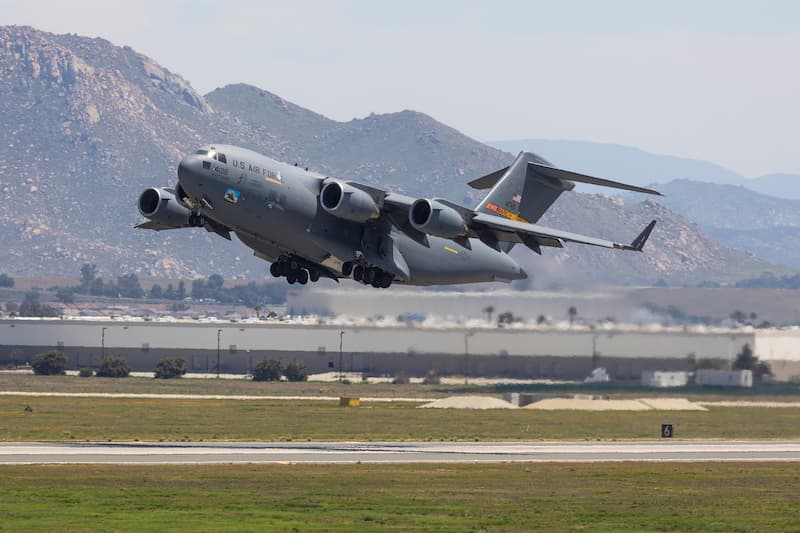

離陸

下図は、離陸時の写真です。

  • 大きな機体と頑丈そうな車輪が目立ちます。
  • 胴体と車輪の位置関係が分かりやすいと思います。
C-17グローブマスターIII:離陸(その1)

AVIANO AIR BASE, Italy — A C-17 Globemaster III takes off from here bound for McChord Air Force Base, Wash., after transiting through Italy. (U.S. Air Force photo by Staff Sgt. Mitch Fuqua)

図3 C-17グローブマスターIII:離陸(その1)

出典:USAF(米国空軍)のWebサイト<Home > News > Photos>からの画像

下図は、飛行場の滑走路ではなく、荒れた路面から離陸する写真です。

  • 多様な任務に対応するため、スラスト・リバーサーなど飛行場の滑走路以外からも離着陸できる様々な機能を持っています。
C-17グローブマスターIII:離陸(その2)

Dusty takeoff A C-17 Globemaster III from the 305th Air Mobility Wing, Joint Base McGuire-Dix-Lakehurst, N.J., takes off at Delamar Dry Lake, Nev., during the U.S. Air Force Weapons School Integration held at Nellis Air Force Base, Nev., Dec. 4, 2021. The C-17 is the most flexible aircraft to enter the airlift force with capabilities for rapid strategic delivery of troops and cargo to main operating bases or directly to forward bases in the deployment area. (U.S. Air Force photo by Airman 1st Class Zachary Rufus)

図3 C-17グローブマスターIII:離陸(その2)

出典:USAF(米国空軍)のWebサイト<Home > News > Photos>からの画像

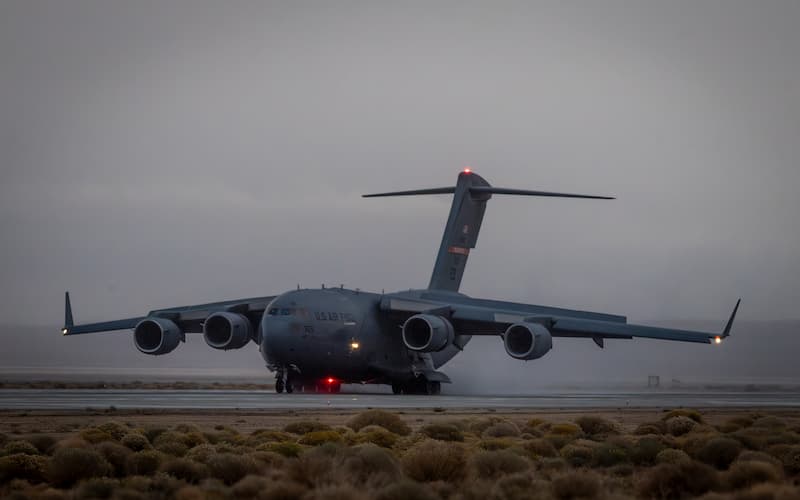

着陸

下図は、着陸時の写真です。

  • 着陸時には、搭載した貨物等の荷重も加わるので、短距離で停止するのはなかなか大変です。
C-17グローブマスターIII:着陸(その1)

Airlift Gas-n-Go A C-17 Globemaster III lands at Spangdahlem Air Base, Germany, Wednesday, March 22, 2006. The transport, from McChord Air Force Base, Wash., will receive services from Spangdahlem’s 726th Air Mobility Squadron. (U.S. Air Force photo/Master Sgt. John E. Lasky)

図4 C-17グローブマスターIII:着陸(その1)

出典:USAF(米国空軍)のWebサイト<Home > News > Photos>からの画像

下図は、飛行場の滑走路ではなく、荒れた路面(dirt)にスラスト・リバーサー(thrust reverser)を使用して着陸している写真です。

  • スラスト・リバーサー(thrust reverser)は、下図の写真でエンジンの中央部分の銀色に見えている部分で、逆噴射に使われています。
はかせ
はかせ

ジェット機が滑走路以外のエリアで離陸や着陸をすることは必要とはいえ、設計も操縦も簡単ではないと思います。

ガスタービンエンジンを戦車に搭載したM1A1を砂漠で運用し高稼働率を達成した米国だからこそかもしれません。

C-17グローブマスターIII:着陸(その2)

Testing mobility forces During the short take off and landing phase of the Mobility Air Forces Exercise, a C-17 Globemaster lII lands on a dirt landing zone at the Nevada Test and Training Range near Nellis Air Force Base, Nev. The 29th Weapons Squadron provides advanced tactical training to C-130 Hercules aircrew selected to attend the Weapons School here. The six-month, graduate-level course culminates in a massive airlift mission, called the Mobility Air Forces Exercise. More than 30 airlift assets and hundreds of support personnel from across the Air Force participate in the biannual training exercise. (U.S. Air Force photo/Staff Sgt. Taylor Worley)

図4 C-17グローブマスターIII:着陸(その2)

出典:USAF(米国空軍)のWebサイト<Home > News > Photos>からの画像

空中給油

下図は、KC-135ストラトタンカーから空中給油を受ける写真です。

  • KC-135ストラトタンカーのフライングビーム先端の給油口とC-17グローバルマスター機首上部の給油口が開いていることを確認できます。
C-17グローブマスターIII:空中給油(その1)

Refuel A C-17 Globemaster III from Joint Base Lewis-McChord, Wash., receives fuel from a 92nd Air Refueling Wing KC-135 Stratotanker Nov. 12, 2015, over Washington state. During the flight, honorary commanders were able to lie beside Staff Sgt. Gregory Albers, a 93rd Air Refueling Squadron boom operator, during refueling, as well as view another refueling mission from the cockpit of a different KC-135 and C-17. (U.S. Air Force photo/Airman 1st Class Taylor Bourgeous)

図5 C-17グローブマスターIII:空中給油(その1)

出典:USAF(米国空軍)のWebサイト<Home > News > Photos>からの画像

下図は、空中給油機のフライングブームが給油口に接続している写真です。

  • 夜間の空中給油で、給油口の周囲に緑色の照明(目印)を確認できます。
C-17グローブマスターIII:空中給油(その2)

HIANG practices nighttime refueling A C-17 Globemaster III sits on the parking ramp at the Fort Carson Air Terminal, Colo., before an exercise Cerberus Strike 16-02 mission Sept. 16, 2016. C-Strike was a joint exercise where contingency response forces rehearsed potential real-world situations by training with Army counterparts in cargo uploading and downloading on aircraft, aircraft engine running off-loads, communications, aerial port procedures, and air mobility liaison officer operations with airdrops. (U.S. Air Force photo/Master Sgt. Joseph Swafford)

図5 C-17グローブマスターIII:空中給油(その2)

出典:USAF(米国空軍)のWebサイト<Home > News > Photos>からの画像

空中投下

下図は、空中投下の写真です。

  • 投下物には、パラシュートが付いています。
  • 空中投下は、意外に難しい技術です。
C-17グローブマスターIII:空中投下

180608-Z-OZ546-2006 A Boeing C-17 Globemaster III drops equipment for the 173rd Airborne Brigade Combat Team during an airborne insertion exercise at Miroslawiec Air Base, Poland, June 8, 2018. The exercise is in support of Swift Response 18, a joint U.S. Army/Air Force exercise designed to train the U.S. Global Response Force – led by the U.S. Army’s 82nd Airborne Division. (National Guard photo by Pvt. Chris Estrada)

図6-1 C-17グローブマスターIII:空中投下

出典:USAF(米国空軍)のWebサイト<Home > News > Photos>からの画像

下図は、空挺部隊(落下傘降下部隊)の写真です。

  • 空挺降下する隊員には、適性もパワーも技量も必要です。
C-17グローブマスターIII:空挺部隊

Drop zone U.S. Army paratroopers assigned to the 2nd Infantry Brigade Combat Team, 11th Airborne Division, also known as Arctic Angels, conduct airborne operations at Malemute drop zone after exiting an Air Force C-17 Globemaster III at Joint Base Elmendorf-Richardson, Alaska, Aug. 24, 2022. Training jumps allow the Arctic Angels to stay proficient at their primary function – being a joint forcible entry unit, able to respond and project power across the Pacific within 18 hours. (U.S. Air Force photo by Senior Airman Patrick Sullivan)

図6-2 C-17グローブマスターIII:空挺部隊

出典:USAF(米国空軍)のWebサイト<Home > News > Photos>からの画像

搭載いろいろ

下図は、パレット積みの写真です。

  • 数百箱の粉ミルクのパレット積みです。
C-17グローブマスターIII:パレット積み

Ramstein AB Airmen prepare infant formula shipments A C-17 Globemaster III assigned to Joint Base Pearl Harbor-Hickam, Hawaii carries pallets of infant formula at Ramstein Air Base, Germany, May 22, 2022. Hundreds of boxes of infant formula arrived from Switzerland and were unloaded, palletized and loaded on a C-17 for transport during Operation Fly Formula, an operation to quickly import infant formula to the United States that meets U.S. health and safety standards. (U.S. Air Force photo by Staff Sgt. Jacob Wongwai)

図7-1 C-17グローブマスターIII:パレット積み

出典:USAF(米国空軍)のWebサイト<Home > News > Photos>からの画像

下図は、米国陸軍の主力戦車M1A2エイブラムス(Abrams)を搭載している写真です。

  • M1A2エイブラムスは、60トン(60,000kg)超、重量だけでなく戦車(装軌車)の自走に耐える機体の設計・製造も目立ちませんが技術力あればこそです。
  • M1A2エイブラムスは、砲塔を後方に向けています。
C-17グローブマスターIII:主力戦車M1A1

Heavy cargo U.S. Air Force Airmen assigned to the 816th Expeditionary Airlift Squadron load a U.S. Army M1A2 Abrams into a U.S. C-17A Globemaster III at Ali Al Salem Air Base, Kuwait, Aug. 27, 2022. The 816th EAS conducts rapid global mobility operations vital to the multinational coalition effort dedicated to militarily defeating the Islamic State group of Iraq and Syria. (U.S. Air Force photo by Master Sgt. Matthew Plew)

図7-2 C-17グローブマスターIII:主力戦車M1A1

出典:USAF(米国空軍)のWebサイト<Home > News > Photos>からの画像

下図は、155ミリM777榴弾砲を搭載している写真です。

C-17グローブマスターIII:火砲M777

Loaded and ready! Airmen assigned to the 452nd Air Mobility Wing and Marines assigned to the 1st Marine Expeditionary Force from Camp Pendleton, Calif., load 155 mm M777 howitzers onto a C-17 Globemaster III at March Air Reserve Base, Calif., Apr. 27, 2022. The weapon systems are a part of the security assistance the U.S. is providing for wartime operations in Eastern Europe. (U.S. Air Force photo by Staff Sgt. Shawn White)

図7-3 C-17グローブマスターIII:火砲M777

出典:USAF(米国空軍)のWebサイト<Home > News > Photos>からの画像

フレア

下図は、フレア(照明弾)を発射した写真です。

C-17グローブマスターIII:フレア

315th Airlift Wing Flare Drop A C-17 Globemaster III assigned to Joint Base Charleston deploys flares as part of a training event over the Atlantic Ocean in a military operating area outside Charleston, S.C., June 5, 2021. The C-17 is capable of rapidly and strategically delivering troops and all types of cargo to MOAs or forward-operating bases in deployment areas. The C-17 can perform tactical airlift and airdrop missions as well as transport litters and ambulatory patients during aeromedical evacuations. (U.S. Air Force photo by Tech. Sgt. Chris Hibben)

図8 C-17グローブマスターIII:フレア

出典:USAF(米国空軍)のWebサイト<Home > News > Photos>からの画像

C-17グローブマスターIIIの歴史

C-17グローブマスターIIIの歴史について説明します。

  • 1991年9月:初飛行
  • 1993年6月:米国空軍への最初の引き渡し
  • 1995年1月:運用開始

当初の購入予定は120機でしたが、追加購入され、最終的に223機の航空機が保有されることになりました。

C-17グローブマスターIIIの諸元

米国空軍のWebサイトの情報から主要諸元を下表に示します。

全長 53 m
全高 16.79 m
全幅 51.75 m(ウィングレット先端までの主翼幅)
エンジン
  • P&W製F117-PW-100ターボファンエンジン(4基)
  • 推力:18,343 kgf (1基当たり)
重量  – kg
最大離陸重量 265,352 kg
速度  905 km/h(マッハ0.74)(高度:8,534 m)
高度 13,716 m(巡航速度)
航続距離 積載量:74,797 kg、巡航高度:8,534 kmにおいて、無給油で約4,444 km
燃料搭載容量 – kg
貨物積載量 貨物室:全長26.82m、全幅5.48m、全高3.76m

積載量(例)

  • 兵員102人、人員36人、外来患者および付添人54人、貨物77,519kg(パレット18台分)
乗員 3名:パイロット2名、ロード・マスター(loadmaster)1名

  • ロード・マスター:搭載業務や安全な飛行のために重量バランスなどを管理する

航空医療搬送:基本5名(フライトナース2名、メディカルテクニシャン3名)

スポンサーリンク

参考リンク

この記事は、主に以下のWebサイトの情報をまとめています。

英文サイトを和訳していることと、私の理解した内容なので正確な情報は、以下の情報をご参照ください。

  • USAF(米国空軍)のC-17グローブマスター(Globemaster)IIIの紹介ページ
